VRF Toshiba для здания: как выбрать между Mini-SMMS и SMMS-u

Mini-SMMS подходит коттеджу, офису или магазину, если помещения одной системы работают в общем режиме, а нагрузка, число блоков и трассы укладываются в пределы наружного блока на 4–10 HP. Это до 8–16 внутренних блоков в зависимости от модели и до 100–120 м трассы до дальнего из них. Модели на 4–6 HP работают от однофазной сети, на 8 и 10 HP — от трёхфазной. SMMS-u берут для большей мощности и числа блоков, длинных трасс и больших перепадов высот, а также если систему нужно собрать из нескольких модулей.

VRF (variable refrigerant flow, переменный расход хладагента) — система, где один наружный блок питает много внутренних по общей разветвлённой трассе и меняет подачу хладагента под нагрузку каждого помещения. В нашем ассортименте VRF-система Toshiba представлена двумя сериями наружных блоков на R410A. Mini-SMMS (в документации Toshiba — MiNi-SMMS-e) включает модели MCY-MHP0404HS-E…MCY-MHP1006HS8-E на 12,1–28 кВт холода, SMMS-u — модули MMY-MUP0801HT8P-E…MMY-MUP2401HT8P-E мощностью 22,4–67 кВт. Настенные, кассетные и канальные блоки серии UP собраны в разделе внутренних блоков VRF.

Мощность в HP и коэффициент подключения

Toshiba обозначает мощность блоков кодом производительности в HP (условных лошадиных силах). Внутреннему блоку типоразмера 009 с кодом 1,0 HP соответствует номинальная холодопроизводительность 2,8 кВт, наружному на 8 HP — 22,4 кВт. Коэффициент подключения — отношение суммы кодов внутренних блоков к коду наружного. Он может превышать 100 %, потому что помещения редко выходят на пиковую нагрузку одновременно.

У Mini-SMMS допустимый коэффициент — 80–130 %; для MCY-MHP1006HS8-E с 13–16 внутренними блоками сумма кодов ограничена 11 HP. У SMMS-u диапазон зависит от схемы: 50–200 % для одного модуля, если перепад между внутренними блоками не больше 15 м; 50–150 % для сборки из нескольких модулей; 50–105 %, если внутренние блоки разнесены по высоте больше чем на 15 м.

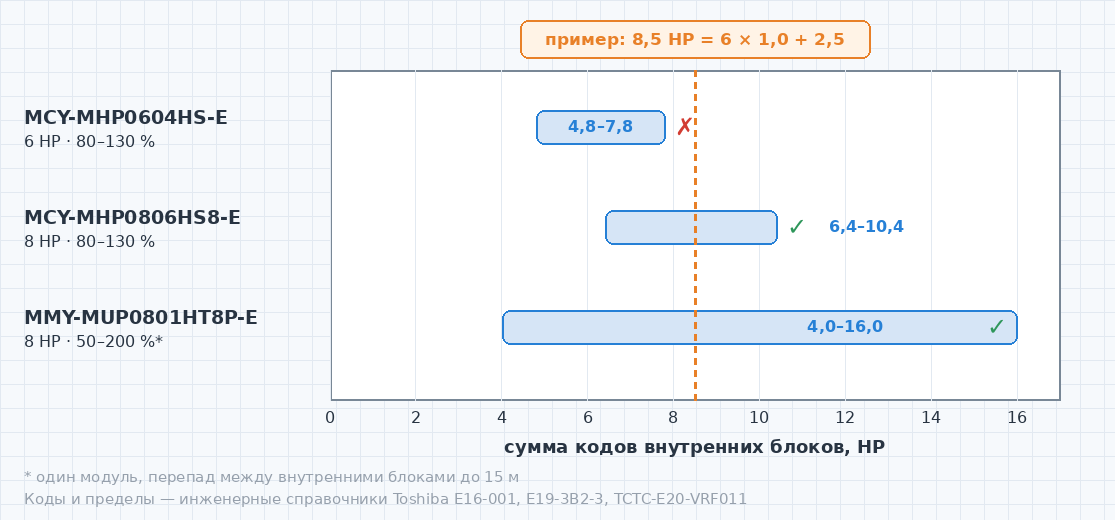

Возьмём условный набор для дома: шесть настенных MMK-UP0091HP-E по 1,0 HP (2,8 кВт) в комнатах и канальный MMD-UP0241BHP-E на 2,5 HP (7,1 кВт) в гостиной. Сумма кодов — 8,5 HP. Шестисильному MCY-MHP0604HS-E такая группа не подходит: его предел 7,8 HP. Для MCY-MHP0806HS8-E получается 106 %: сумма входит в диапазон 6,4–10,4 HP, а семь блоков — в допустимые 12. Модель на 8 HP уже требует трёхфазного питания.

Номинальная сумма внутренних блоков здесь — 23,9 кВт, у наружного — 22,4 кВт. При полной нагрузке всех семи блоков наружный делит мощность между ними, и для коэффициента выше 100 % в расчёт вводят поправку. После поправок на температуры, длину трассы и перепад проверяют, что каждый внутренний блок покрывает нагрузку своего помещения при расчётном сочетании работающих зон.

Трассы, перепады и питание: где заканчивается Mini-SMMS

Длины трасс и перепады высот могут определить серию ещё до сравнения мощности. Если внутренние блоки стоят от подвала до верхнего этажа и перепад между ними больше 15 м, Mini-SMMS не подходит; у SMMS-u этот предел — 40 м.

У SMMS-u эти пределы зависят от условий. Если перепад между внутренними блоками больше 3 м, наружный блок может стоять выше них не более чем на 50 м и ниже — не более чем на 30 м. Одиночный модуль можно поставить выше внутренних блоков на высоту до 110 м при перепаде между внутренними блоками до 3 м, коэффициенте подключения ниже 105 % и жидкостной трубе на типоразмер больше стандартной. Предел 40 м между внутренними блоками сокращается до 15 м при коэффициенте выше 105 %. Общая длина трасс сборки до 1200 м допустима при заправке хладагента не больше 140 кг, а 128 внутренних блоков — только при связи TU2C-LINK.

Для коттеджа выбор часто решает электропитание. Однофазные MCY-MHP0404–0604HS-E подключают отдельной линией: кабель выбирают по паспортному минимальному току цепи 23,5 А, 26,5 А или 28 А, автомат защиты ставят не больше чем на 32 А. Модели на 8–10 HP и модули SMMS-u подключают к трёхфазной сети 380–415 В; у SMMS-u минимальный ток цепи — от 17 А у модуля на 8 HP до 60 А у модуля на 24 HP. Внутренние блоки питаются отдельно, от сети 220–240 В. Если мощность ввода ограничена, дополнительная плата TCB-PCDM4E по внешнему сигналу снижает производительность наружного блока или останавливает его; у SMMS-u ступени ограничения — 85, 75, 70 и 60 %.

Охлаждение и обогрев одновременно: почему здание делят на системы

Обе серии — двухтрубные тепловые насосы. Блоки одной системы управляются по отдельности, но охлаждать и обогревать одновременно не могут. Если одно помещение запрашивает холод, а другое — тепло, по заводской настройке продолжает работать обогрев. Блоки в режиме охлаждения останавливаются, на их пультах загорается индикатор подготовки к работе. В SMMS-u приоритет можно перенастроить: отдать его охлаждению, режиму большинства работающих блоков или режиму одного выбранного блока.

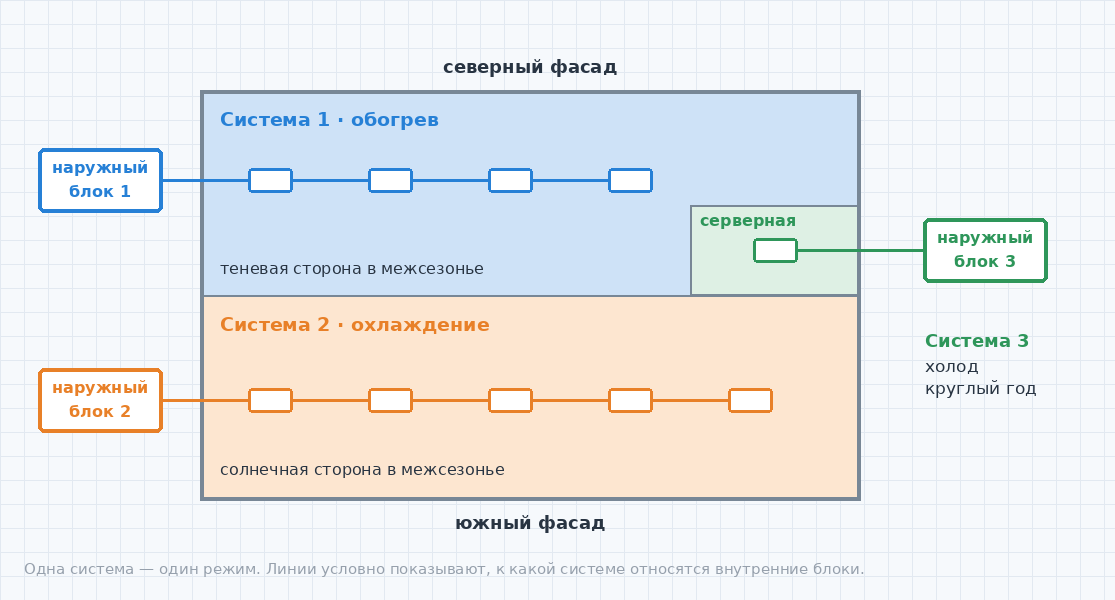

Поэтому здание с разными потребностями делят на несколько систем, каждую со своим наружным блоком. Границы проводят там, где режимы расходятся:

• по фасадам: в межсезонье солнечная сторона просит холод, теневая — тепло;
• по помещениям с постоянными теплопоступлениями, например серверной, которой холод нужен и зимой;
• по зонам с разным графиком: магазин на первом этаже и офисы выше.

Деление уменьшает и заправку хладагента в каждом контуре. Для небольших помещений проверяют, чтобы количество хладагента системы, отнесённое к объёму самого маленького помещения с внутренним блоком, не превышало предельную концентрацию по действующим нормам.

Трёхтрубных систем с рекуперацией тепла, которые охлаждают и обогревают разные помещения одновременно, в нашем действующем ассортименте нет. Помещению с собственным режимом подойдёт отдельная мульти-сплит-система или напольно-потолочный кондиционер со своим наружным блоком. Для серверной, которой холод нужен и зимой, выбирают модель, охлаждение которой подтверждено документацией при расчётной зимней температуре района.

Модульная сборка SMMS-u и резерв

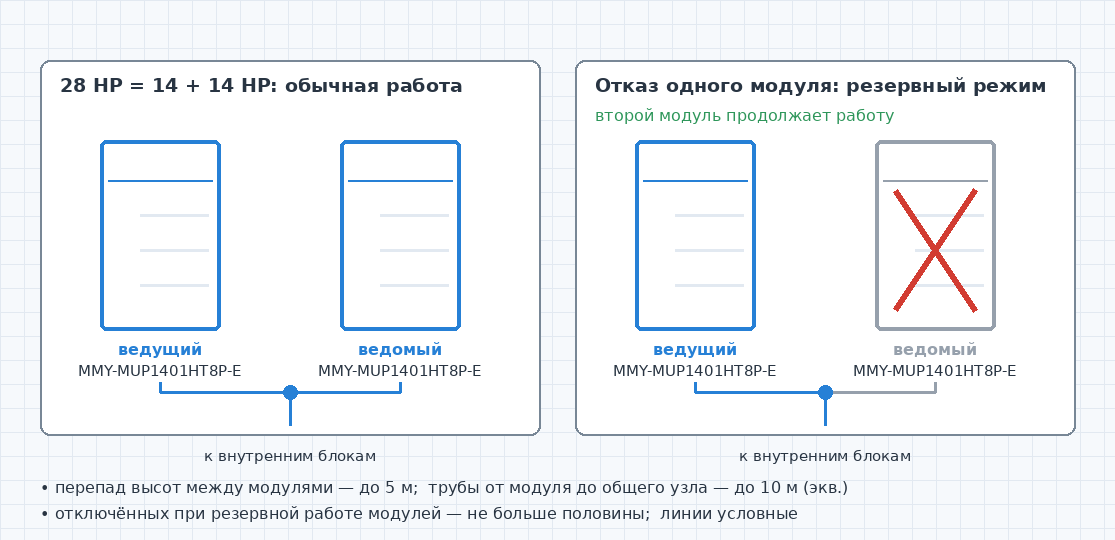

Модульная сборка — объединение до пяти наружных блоков SMMS-u общей трассой в одну систему мощностью до 120 HP. Ближайший к внутренним блокам модуль становится ведущим, остальные — ведомыми. Модули ставят по убыванию мощности, начиная с ведущего; разница высот между ними — до 5 м, эквивалентная длина трубы от каждого модуля до общего узла — до 10 м.

Если в сборке отказывает модуль, оставшиеся могут продолжить работу в аварийном режиме с меньшей мощностью. При связи TU2C-LINK и включённой функции резервирования для части кодов неисправности переход выполняется автоматически, в остальных случаях режим включает сервисный инженер. Выведенных из работы модулей должно быть не больше половины. В модулях на 22 и 24 HP стоит по два компрессора: если характер отказа это допускает, инженер может перевести блок на исправный компрессор, а при повреждении обмотки двигателя этот режим запрещён. Остальные модули SMMS-u и все Mini-SMMS однокомпрессорные.

Для объекта, где остановка климатической системы критична, мы рекомендуем заложить сборку минимум из двух модулей и отдельно рассчитать, какую нагрузку должна держать система при одном выведенном модуле. От 26 HP SMMS-u собирают только из нескольких модулей, например 28 HP — из двух по 14 HP.

Зимние режимы: обогрев и холод в мороз

Границы обогрева заданы по влажному термометру наружного воздуха. Mini-SMMS работает на обогрев до −20 °C, SMMS-u — до −25 °C. Ниже −15 °C производительность обеих серий заметно падает, а при −20 °C и ниже SMMS-u не допускает длительной работы на обогрев. Если VRF-система должна отапливать дом в Подмосковье, сравните с этими границами расчётную зимнюю температуру района (в мороз показания сухого и влажного термометров близки) и предусмотрите другой источник тепла на сильные морозы.

Для охлаждения наружную температуру указывают по сухому термометру. Mini-SMMS и сборка SMMS-u охлаждают от −5 °C. Одиночный модуль SMMS-u охлаждает до −10 °C, но при −5 °C и ниже — только если между внутренними блоками нет перепада высот. Если работающие на охлаждение блоки в сумме меньше 4 HP, производительность заметно падает. Такой режим не подходит, если температуру помещения нужно регулировать: для этого документация SMMS-u рекомендует отдельную систему, рассчитанную только на охлаждение при низких температурах.

Место для наружного блока, управление и обслуживание

Mini-SMMS — блок глубиной 390 мм с двумя вентиляторами на передней панели, выдув у него направлен вперёд. На ветреной кровле его ставят выдувом к стене не ближе 800 мм от неё или поперёк преобладающего ветра. Модуль SMMS-u глубиной 780 мм выдувает воздух вверх: если сверху есть препятствие, между ним и верхом блока оставляют не меньше 2 м. Перед фронтом нужно минимум 500 мм, а при препятствии выше 1,5 м добавляют половину превышения. Выдув любой серии не должен попадать в окна соседей, а в снежных районах блок ставят на подставку выше уровня снега и закрывают козырьком.

Кроме пультов в помещениях, к обеим сериям подключают центральные контроллеры с расписанием и интерфейсы Modbus и BACnet для диспетчеризации здания. Фильтры чистят при появлении индикатора на пульте; в кассетных, канальных и подпотолочных блоках это делает сервисный специалист. Периодический осмотр всей системы мы советуем заказывать у сервисной организации. В SMMS-u можно задать наработку компрессора, после которой система напомнит о плановом обслуживании.

Когда хватит Mini-SMMS, а когда нужен другой тип системы

Когда хватит Mini-SMMS? Когда система умещается в один наружный блок на 4–10 HP и в пределы трасс из таблицы. При однофазном вводе остаются модели на 4–6 HP с суммой внутренних блоков до 7,8 HP.

Можно ли одной системой греть одни помещения и охлаждать другие? С Mini-SMMS и SMMS-u — нет: система работает в одном режиме. Разные режимы получают разделением здания на системы или отдельными кондиционерами.

Чем VRF отличается от мульти-сплит-системы? VRF объединяет больше внутренних блоков общей трассой с разветвителями, допускает трассы в сотни метров и перепады в десятки метров, подключается к центральному управлению и диспетчеризации. Мульти-сплит-система обслуживает несколько комнат от одного наружного блока небольшой мощности. Для квартиры или небольшого офиса на две-три комнаты мы рекомендуем начинать с неё.

Порядок предварительного подбора

Порядок рассчитан на работу с планами здания. В результате получаются состав систем, типоразмеры блоков и перечень проверенных ограничений.

1. Рассчитать нагрузку каждого помещения и определить, какие помещения нагружены одновременно.
2. Разделить здание на системы по режимам: фасады, помещения с круглогодичным холодом, зоны с разным графиком.
3. Подобрать внутренние блоки по нагрузке помещений и сложить их коды HP по каждой системе.
4. Выбрать наружный блок, проверить коэффициент подключения, число блоков и их совместимость по таблице комбинаций.
5. Начертить трассу и проверить фактические и эквивалентные длины всех участков: магистрали, пути после первого разветвления, ответвлений к блокам, а также перепады и диаметры труб.
6. Проверить питание: число фаз, минимальный ток цепи, отдельные линии для каждого модуля и для внутренних блоков.
7. Пересчитать мощность с поправками на температуры, трассу, перепад, коэффициент подключения и оттаивание; при нехватке мощности изменить типоразмер внутреннего или наружного блока и повторить проверку.
8. Выбрать место установки с нужными зазорами и проверить концентрацию хладагента в самом маленьком помещении.
